一、前 言

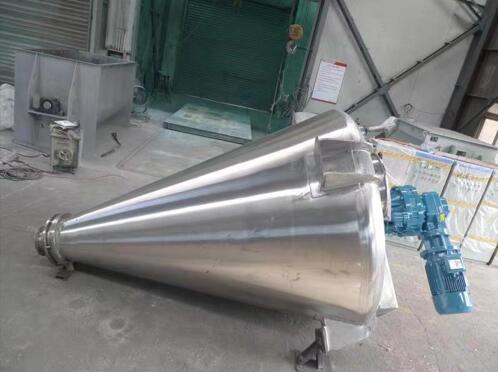

 DSH型双螺旋锥形混合机混合机中一种使用面最广、销售量最大的粉体混合机型。它适用于化工、农药、染料、饲料添加剂、医药、兽药、食品、石油、冶金、矿山、建筑、机械、国防以及农业种子等粉（粒）料混合。该机型具有如下优点

 ● 对比重悬殊和粒径不同的物料组成有很强的适应性；

 ● 混合过程相对温和，单位能耗低;

 ● 混合死角小，出料顺畅干净无残留。

二、设备结构

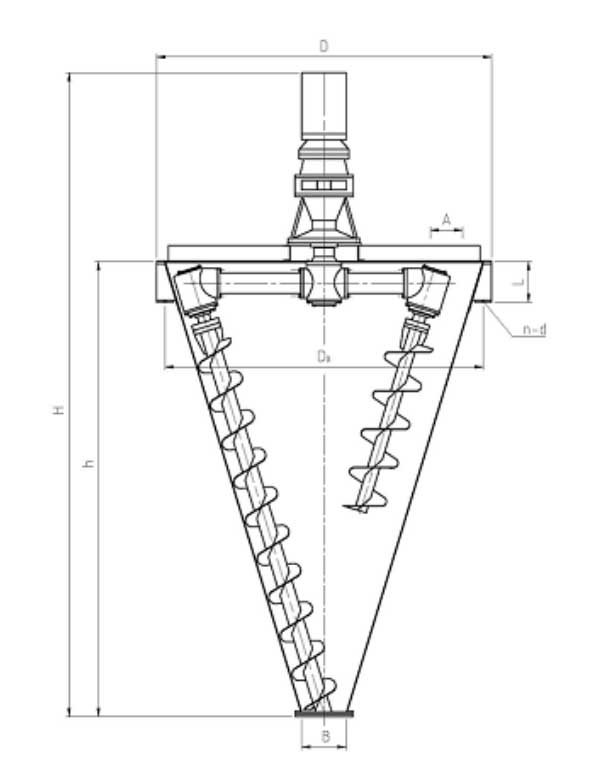

 DSH型混合机结构如图。它主要由筒体、电机减速机、传动机构、螺旋部分及出料阀等五大部分组成。

 DSH型混合机顶端的电动机带动双级双出轴摆线针轮行星减速器，输出公转自转两种速度，使两根螺旋轴作行星式运转。

 混合容器为倒锥体，当 V<10m3 时机内两根螺旋采用悬臂非对称结构，长螺旋靠锥壁安装，短螺旋靠近中心部位安装；长螺旋直径小，短螺旋直径大；因而大大增强了中心区域的搅拌效果，提高了混合效率和混合精度。

 本机传动件采用多道、多功能密封机构，能有效地防止灰尘进入轴承和润滑脂渗出污染物料。

三、工作原理

 工作时，装在机内的两根螺旋作自转的同时又沿锥壁作公转，呈行星式的运动。双螺旋的快速自转将物料向上提升，形成两股非对称的沿筒壁和中间自下向上的螺柱物料流；

 转臂带动螺杆的公转运动，使螺旋外的物料不同程度地进入螺柱包络体内，一部分物料被错位提升，另一部分物料又被甩出螺柱，从而达到全圆周方位物料的不断扩散；

 被提升到上部的两股非对称物料再向中心凹穴汇合，两股物料流汇合成一股向下流动，补充了底部物料的空穴，形成非对称循环。

 由于上述的复合运动，使物料在较短时间内获得了高精度的均匀混合。

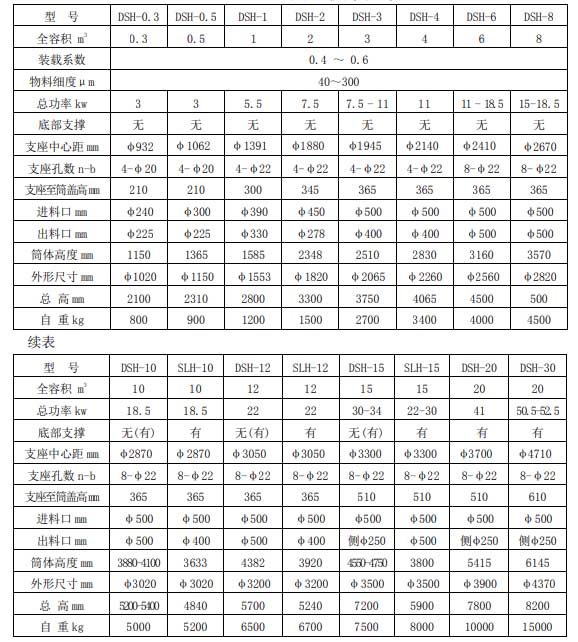

四、技术参数

  注：上述技术参数仅供参考，如有变动恕不另行通知。

五、设备润滑

  摆线针轮行星减速器，采用齿轮轴泵或柱塞油泵强制润滑，注意减速器齿轮油泵一定要与主机同时工作，并注意油泵运转方向，以油从下往上流为正确方向。

  分配箱、传动头内齿轮及轴承均采用3#或4#二硫化钼润滑脂润滑，润滑脂的添加量为轴承空间的1/2～2/3。

  本机出厂时，减速器内未加润滑油，开机前必须加足润滑油。

  减速机的用油牌号及保养方法见减速机说明书。

六、安装和使用

  ● 安装

  本机应垂直安装；

  锥体上耳架应与安装架用螺栓牢固联接；

  开车前应将筒体内螺旋运输固定架拆除。

  ● 电气安装

  电气应根据设备功率大小按规定配线和安装开关（或控制柜）。开关（或控制柜）应置于醒目方便处，线路上应安装电流过载保护装置；

  对于公、自转分开传动的设备，两电机应联锁启止。启动时螺旋轴自转应先于公转启动，稳定后再启 动公转；止动时要求公转先于自转止动，或同时止动。

  ● 空车启动运转

  设备安装完毕，按减速器要求加足机油后即可启动运转。

  新设备首次空运转时，应检查如下几点：

  1. 各电机是否按箭头规定的方向运转；

  2. 有无摩擦声或异常噪；

  3. 运转是否平稳，有无异常震动；

  4. 测量电流值是否在规定范围内；

  5. 空车运转时间不得少于 30 分钟，停机后检查减速器各传动部件温升情况；

  6. 检查减速器供油是否正常；

  7. 检查减速器、螺旋传动出轴处、各法兰贴合面处有否漏油或渗油现象；

  8. 空车运转中发现任何问题，都应立即停机检查，全部处理好后方可再启动。

  ● 投料启动运转 经过空车运转检查正常后，方可投料启动运转。 能否满载启动，取决于物料特性，一般情况下小机型允许满载启动，大机型加料一半后即可开机启动， 在运转下继续加料，不允许物料停放时间太长后开机。 运转过程中及卸料后发现问题应立即停机检查，处理后方可再启动。

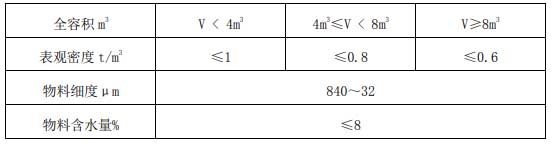

  不同容积对物料表观密度的要求：

*用户选择设备时，必须满足上表条件，否则，应在订货时说明。

  ● 每批料混合量确定 每批处理量（t）= 全容积（m 3 ）×0.6（装载系数）×表观密度（t/m3 ）

  物料最高高度以必须露出半个螺旋叶片为限；

  设备运转时，人体和手不得伸入机内，以免发生事故。取样时必须停机；

  运转过程中，发现有硬性异物进入机内或有异常声音，应立即停机。排除后方可重新开机；

  ● 混合时间的确定

  一般情况，每批料混合时间为 8～15min，设备越大，混合时间相应增加。用户可通过不同时间取样分析，确定准确的混合时间。

  ● 卸料

  本机为不停机出料，打开阀门后即可卸料。

  本机出料阀操作，分手动和自动，出料阀有多种型式，可供用户订货时选择。

七、维 修

  ● 拆卸

  设备拆卸时，先打开人孔盖，进入筒体卸下两螺旋，然后拆开筒体顶盖螺栓，起吊减速器及筒体顶盖，再拆传动内件，最后拆各部件零件进行检查、维修、清洗；

  设备的维修与拆卸，必须由专业人员进行，不得擅自乱拆卸。

  ● 组装

  按拆卸的相反方向组装本机；

  组装时，各轴承和齿轮必须按设备润滑要求加润滑油。

  ● 配件

  凡我厂产品，常年均有配件可购。
