一、适用范围：
HGJ系列链式煤泥烘干机，广泛用 于粮食、饲料、煤碳、冶金、水泥等工厂在烘干加工行业中是对物料进行烘干的新型热交换设备，且用较低的能耗，应用范围较广。
大 豆：对原料、豆瓣、豆粕进行烘干，加蒸汽或温水可进行软化处理。
棉 籽：对原料、饼、粕烘干降水，同时加蒸汽或温水可进行软化处理。
玉米脐：烘干降水。
稻 谷：烘干降水。
煤 泥：烘干降水。
二、性能特点
该产品为接触传热，刮板链条传动，使用的传热介质为饱和蒸汽（或导热油），具有以下特点：

• 结构简单，安装使用维护方便。
• 噪音低、破碎率低、工作平稳、性能可靠。
• 生产效率高、耗能低。

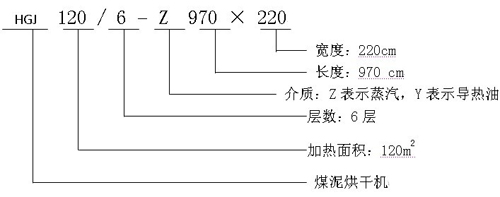

三、型号说明

四、规格型号与技术参数

五、结构与工作原理
HGJ系列烘干机由机架、进料斗、加热部件、传动部件等组成。

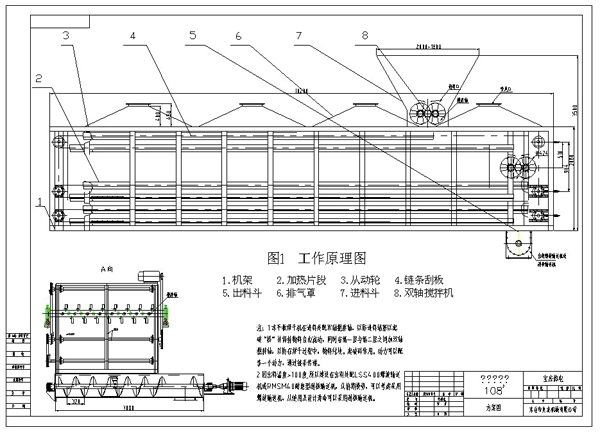

工作原理：（见图1）
物料由进料斗进入到加热片（1）上，随着链条刮板的运动，依次经过（1）、（2）、（3）、（4）、（5）、（6）加热片，物料被加热烘干，经出料口进入下一道工序。
六、调试

1. 开车前准备工作:
   1. 清理杂物。检查各部件是否完好，检查减速机、电动机、各进出气管接头、进出料管是否完好。
   2. 检查润滑系统。注入润滑油脂，保证润滑油充足。检查减速箱内油位高低，不足时添加20#机油或齿轮油。
   3. 用手转动减速器带动刮板链条运行，调整刮板链条张紧机构，使链条松紧适度，链条松紧在链条的中部以用手提起高度50-80为宜。
   4. 检查电动机接线，使电机按需要方向旋转。
   5. 点动试车。检查周围挡料板、圆弧板等不得阻挡链条刮板，加热片对接不得阻挡链条刮板运行。
   6. 空载运行。检查运行是否平稳，链条啮合是否正常，有无异常响声，如有异常情况要停车检查。
   7. 空载运行正常后，慢慢开启进汽（或进油）阀门，使蒸汽（或导热油）慢慢畅通，将加热片内存水全部逐出，检查蒸汽（或导热油）管道有无漏汽（或漏油）现象，如无漏汽（或漏油）现象，应逐步关小回汽（或回油）阀门，但不要关绝，要使加热片内不存水为好，使加热片的温度逐渐上升，应保持加热片的温度均匀为宜。
   8. 空载调试5-20分钟后，设备处于正常情况，即可进行负载运行。首先将辊式料斗调试好，达到均匀出料，使加热片上的料胚保持60 mm左右，入料、出料保持平衡，不溢料、不缺料，以满足需要为好。

七、使用注意事项
1、正常生产运行中，要加强检查，防止杆状物入机内，损坏刮板链条。

1. 停车时间较长，在冬季应把加热片里的水放净，防止冻坏加热片和管道。
2. 烘干机在停机前，应先停止进料，等刮板链条将料胚从加热片上刮干净，即可停车，以防停车后将料胚烘焦。
3. 在工作时，不准超过规定的工作压力，安全阀的工作压力要调整到允许的工作范围内进行工作。

八、维护

• 加热片必须定期检查。每年至少进行一次外部检查，两年至少进行一次全面检查。当加热片壁厚腐蚀到一定程度是应及时修复或更换。
• 压力表、安全阀应定期检验，每年至少进行一次。
• 长期不用时，应将加热片中的存水方净，存油全部收回。
• 运行时发生异常声音要立即停机处理。
• 机械部分至少半年保养一次。
• 减速机在工作初期要特别注意润滑油的清洁。如油被弄脏，特别是混入铁屑，应立即换油。减速机正常工作为半年检查一次油质。
