FZT系列电动三通阀门

用途：

FZT系列电动三通阀门主要用于分流物料。

主要技术参数、外形尺寸：

型号	流量(t/h)	电机功率KW	闸板移动速度m/min	45^o			60^o			90^o			108^o			斜30^o			斜45^o			斜60^o
FZT-I II200	30	0.18	0.80	576	405	500	529	287	402	499	209	346	529	220	347	575	620	701	532	405	471	508	331	450
FZT-I II250	50	0.18	0.80	665	465	571	615	331	459	570	234	392	588	241	396	668	713	801	610	445	562	570	381	507
FZT-I II300	100	0.18	0.80	761	525	623	711	380	524	642	259	435	673	279	452	764	807	901	706	530	647	651	424	565
FZT-I II350	200	0.37	0.80	854	586	713	839	467	615	712	284	481	739	297	496	855	900	1001	827	641	768	726	475	623
FZT-I II400	300	0.37	0.80	946	647	783	917	511	672	783	309	526	790	315	539	948	993	1101	912	701	839	808	511	680
FZT-I II450	400	0.37	0.80	1046	717	863	1012	558	722	853	334	572	849	333	583	1041	1086	1201	998	762	910	876	546	738
FZT-I II500	500	0.37	0.80	1146	787	942	1098	597	786	913	359	618	940	371	638	1135	1180	1301	1083	822	980	951	597	796
FZT-I II550	600	0.55	0.80	1269	888	1049	1185	641	875	983	384	663	1038	410	693	1268	1353	1401	1168	882	1051	1026	641	854
FZT-I II600	700	0.55	0.80	1361	948	1120	1272	684	899	1055	409	709	1097	428	737	1365	1446	1581	1248	943	1121	1101	684	911
FZT-I II700	900	0.75	0.80	1080	987	1250	870	760	981	1043	544	898	952	483	830	1108	1624	1766	1120	1067	1240	1024	760	996
FZT-I II750	1000	1.1	0.80	1639	1129	1331	1531	814	1065	1278	584	946	1305	502	880	1641	1726	1881	1510	1124	1334	1326	820	1085
GZT-I IIφ120	10	0.12	0.80	408	286	367	386	214	315	353	150	257	-	-	-	465	451	521	359	265	344	317	194	283
GZT-I IIφ150	15	0.12	0.80	460	322	409	438	240	349	390	165	284	-	-	-	474	507	581	410	312	387	371	238	322
GZT-I IIφ200	20	0.18	0.80	551	381	477	525	283	398	472	190	330	-	-	-	569	608	681	496	361	457	453	273	380
GZT-I IIφ250	30	0.18	0.80	644	441	549	611	327	55	557	215	376	-	-	-	658	693	781	581	422	528	521	317	437
GZT-I IIφ300	60	0.37	0.80	739	501	618	697	370	512	615	240	421	-	-	-	753	787	881	666	482	599	596	360	495
结构特点	阀板运动的二极点设限位开关，可远程控制，阀板到位时嵌入特设的凹角，防止漏料和起缓冲作用。

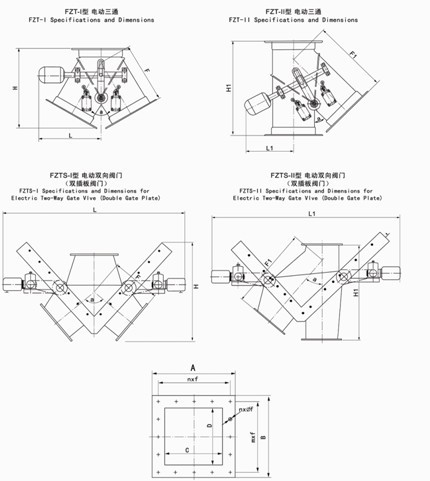

电动双向阀门（双闸板）主要参数和外形尺寸

型号规格	流量(t/h)	电动功率kw	闸板移动速度m/min	90^o			100^o			斜40^o
型号规格	流量(t/h)	电动功率kw	闸板移动速度m/min	L	F	H	L	F	H	L₁	F₁	H₁
FZTS-I IIφ600	700	0.75	4	2393	799	1386	2246	748	1364	2983	1381	1675
FZTS-I IIφ650	800	0.75	4	2593	865	1502	2433	810	1471	3238	1495	1815
FZTS-I IIφ700	900	1.1	4	2783	935	1618	2620	873	1591	3476	1612	1955
FZTS-I IIφ750	1000	1.1	4	2992	998	1734	2807	935	1705	3723	1726	2094

安装尺寸：

型号规格	C	D	A	B	nxf	mxf	nxφf
FQT-I IIφ200	200	200	280	280	2×128	2×128	8×φ10
FQT-I IIφ250	250	250	338	338	3×102	3×102	12×φ10
FQT-I IIφ300	300	300	388	388	3×118	3×118	12×φ10
FQT-I IIφ350	350	350	438	438	3×135	3×135	12×φ10
FQT-I IIφ400	400	400	488	488	3×152	3×152	12×φ10
FQT-I IIφ450	450	450	540	540	4×126	4×126	16×φ12
FQT-I IIφ500	500	500	612	612	4×139	4×139	16×φ12
FQT-I IIφ550	550	550	662	662	5×120	5×120	20×φ12
FQT-I IIφ600	600	600	716	716	5×130	5×130	24×φ14
FQT-I IIφ700	700	700	816	816	6×128	6×128	24×φ14
FQT-I IIφ750	750	750	866	866	6×134	6×134	24×φ14

安装调试及维护：

１、本产品的安装方式为法兰连接，连接处应密封，无漏料现象。
２、进料前应先进行空载调试，阀板摆应灵活自如，无卡碰和不正常噪音。调试时应特别注意，必须测定开关的正确位置，当阀板关启到位时，开关能闭合，则正确。
３、蝶阀的传动部分给予足够的润滑，定期加注润滑油。
４、严禁大块异物落入阀中，以免卡住闸板，造成关闭不严。
５、定期检查和清扫阀门，电机外壳不得堆积灰尘，不得用水冲洗电机和电动元件。
