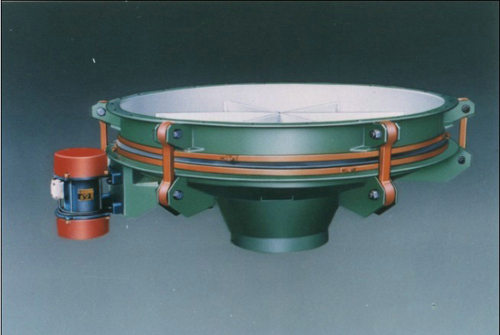

GD系列惯性振动给料斗

一、用途
GD系列惯性振动给料斗,采用振动电机作为料斗振动源，兼有破拱、给料、关闭三种功能。广泛应用于煤炭、电力、机械、化工、建材、冶金、矿山、轻工、食品、粮食、医药、交通运输等部门的散体物料料仓破拱给料、关闭等作业。
二、特点
1.兼有破拱、给料、关闭作用。破拱助流能力强；给料松散、连续、均匀、准确；振动停止，物料即停止卸出，不必再安装料仓闸门。
2.结构简单，重量轻，安装操作简便，运行可靠，耗电少，隔振好，噪音低，维修方便。
3.给料量可调，易于集中控制，排料过程中无物料粒度偏析，并有一定的混合作用。
4.密封性好，实现全封闭给料，无需局部除尘或防毒。

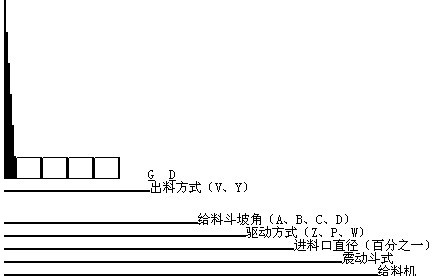

三、型号说明

符号说明：（1）V—中心出料，一般不注明；Y—边出料。（2）Z—直线型；P—平旋型；W—涡旋型。（3）A—30O；B—20 O；C—45 O；D—60 O。
如GD06PA，为直径φ600mm平旋震动该料斗，斗体坡角30°，中心出料
四、主要技术参数

型号	直径 mm	生产率 T/h	料仓直径 mm	料仓容量 m3	电机功率 kW	振动频率 r/min	电压 V	重量 T
GD04PA	400	20-30	500-900	1-6	0.1	1450	380	0.12
GD06PA	600	30-40	900-1200	5-15	0.25	1450	380	0.15
GD09PA	900	30-60	1000-1800	7-40	0.55	1450	380	0.35
GD10PA	1000	40-80	1500-2000	10-50	0.75	960	380	0.38
GD12PA	1200	40-80	1800-2400	30-60	1.1	960	380	0.52

型号	直径 mm	生产率 T/h	料仓直径 mm	料仓容量 m3	电机功率 kW	振动频率 r/min	电压 V	重量 T
GD15PA	1500	40-80	2250-3000	50-100	1×1.5	960	380	0.67
GD18PA	1800	60-120	2600-3600	60-140	1×1.5	960	380	0.86
GD20PA	2000	80-150	3000-4000	80-160	2×1.1	960	380	1.10
GD25PA	2500	80-150	3600-5000	100-200	2×1.5	960	380	1.65
GD28PA	2800	100-250	3600-6200	100-350	2×3.0	960	380	2.85
GD30PA	3000	100-250	3600-7000	100-400	2×3.0	960	380	3.42
GD36PA	3600	150-300	4000-8000	100-600	2×3.7	960	380	5.56

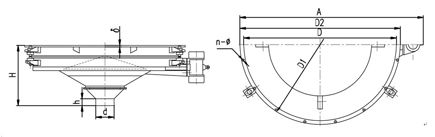

型号	Dφ	D1φ	D2φ	dφ	A	h	H	n-Φ	外型尺寸 A×D2×H
GD04PA	400	450	490	100	806	30	331	10-φ13	806×490×331
GD06PA	600	640	680	180	1068	60	424	12-φ13	1068×680×430
GD09PA	900	970	1030	200	1427	60	575	12-φ18	1427×1140×575
GD10PA	1000	1070	1130	200	1663	60	600	12-φ18	1663×1130×600
GD12PA	1200	1290	1350	200	1890	60	620	16-φ20	1690×1350×620
GD15PA	1500	1590	1670	300	2040	60	815	18-φ22	2040×1670×815
GD18PA	1800	1900	1970	300	2460	60	980	24-φ22	2580×1970×980
GD20PA	2000	2090	2170	300	2820	60	1000	24-φ22	2820×2170×1000
GD25PA	2500	2590	2670	300	3430	65	1200	30-φ22	3430×2650×1200
GD28PA	2800	2890	2970	350	3930	65	1280	36-φ22	3930×3970×1280
GD30PA	3000	3090	3170	350	4052	65	1780	36-φ22	4052×3170×1780
GD36PA	3600	3710	3770	400	4810	65	2100	36-φ26	4810×3770×2100

五、惯性振动给料斗的控制
惯性振动给料斗的控制采用反接制动电气控制箱。该控制箱可使振动给料斗在短时间内迅速停机，使给料斗快速通过共振区，以保护给料斗的易损件及密封圈。
如在给料过程中需无级调节给料量，可配用惯性电机变频调速器，调节惯性电机的转速，从而调节振动力，达到调节给料量的目的。

六、料仓减压锥的配制
该产品在设计计算中已考虑了一定的仓压，但建议在料仓内物料高度大于2m时，在料仓内安装料仓减压锥，以确保振动给料斗更稳定地工作，特别是确保其给料精度更趋准确。料仓减压锥应焊接在料仓内，并保持平稳。

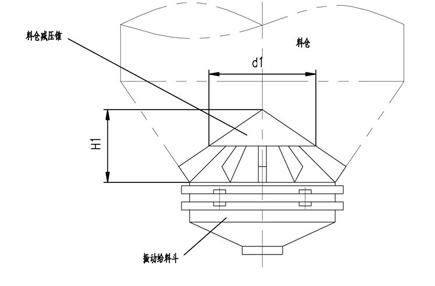

料仓减压锥安装图，安装尺寸如下：

型号	GD10PA	GD12PA	GD15PA	GD20PA	GD25PA
d1	700	850	1000	1400	1700
H1	650	780	900	1200	1450
