SDBF系列链斗输送机，按国家有关标准设计制造，采用重力式方式加料，以板式套筒滚子链为牵引件，适于输送堆积经重≤2t/m3,大块度磨琢性物料，物料温度不超过250oC,如块煤，矿石、炉渣等，最大倾角可达60o,具有输送量大、耐磨性好、布置灵活、操作简单、维护方便等特点。本机输送量10~166m3/h,提升高度：5~50米，水平输送距离：≤100m。

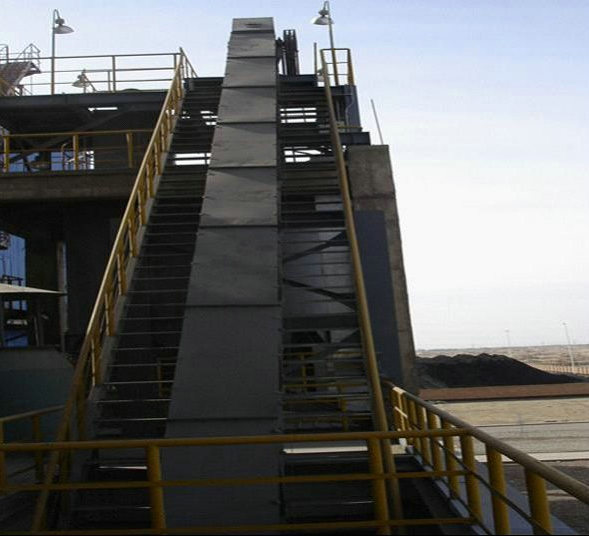

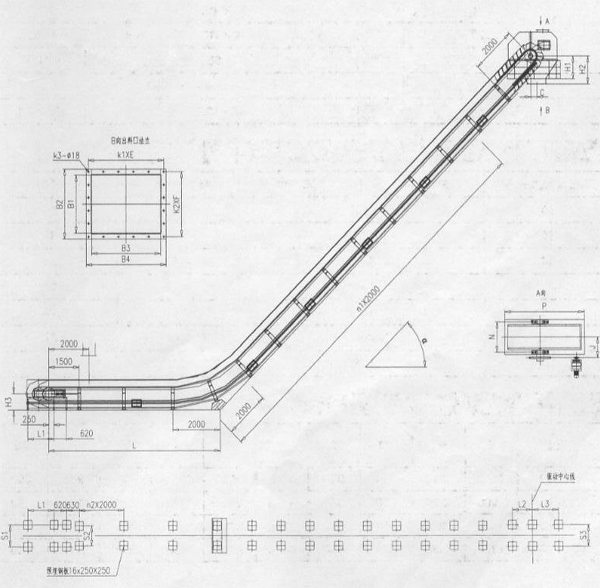

SDBF系列链斗输送机安装图：
SDBF系列链半输送机主要技术参数表：
|
输送机型号Model |
SDBF400 |
SDBF500 |
SDBF630 |
SDBF800 |
|
输送量（角度≤25o）Conveying capacity |
m3/h |
25～53 |
38～80 |
47～100 |
78～166 |
|
料斗Hopper |
斗宽Bucket width |
mm |
400 |
500 |
630 |
800 |
|
斗容Bucket capacity |
L |
16.5 |
25 |
32.3 |
65 |
|
斗距Bucket distance |
mm |
250 |
315 |
|
链条 |
节距Pitch |
mm |
250 |
315 |
|
单条破断载荷Single breaking strength |
KN |
2×224 |
2×315 |
2×450 |
2×630 |
|
链轮节圆直径 Diameter of round bar |
mm |
614.65 |
774.46 |
|
链斗运行速度Speed |
m/s |
0.15～0.32 |
|
主轴转速Spindle speed |
rtm |
4.8～10.2 |
3.8～8.1 |
SDBF系列链斗输送机在倾余输送时（＞25o）输送量调整系数
|
输送机倾斜角度Conveyor angle |
SDBF400 |
SDBF500 |
SDBF630 |
SDBF800 |
|
30o |
0.91 |
0.93 |
0.91 |
|
35o |
0.83 |
0.86 |
0.89 |
|
40o |
0.75 |
0.80 |
0.83 |
|
45o |
0.69 |
0.74 |
0.79 |
|
50o |
0.61 |
0.69 |
0.74 |
|
55o |
0.54 |
0.63 |
0.69 |
|
60o |
0.47 |
0.57 |
0.65 |
SDBF系列链斗输送机主要安装尺寸表
|
输送机型号Model |
H1 |
H2 |
H3 |
C |
N |
P |
J |
B1 |
B2 |
B3 |
|
SDBF40 |
1050 |
1290 |
750 |
300 |
935 |
2600 |
637.5 |
670 |
806 |
850 |
|
SDBF50 |
1050 |
1290 |
750 |
300 |
1035 |
2600 |
687.5 |
770 |
906 |
850 |
|
SDBF63 |
1050 |
1290 |
750 |
300 |
1245 |
2600 |
790 |
900 |
1036 |
850 |
|
SDBF80 |
1200 |
1450 |
800 |
400 |
1415 |
2730 |
855 |
1070 |
1206 |
980 |
