链斗提升机运作原理以及部件特点




     NE型板链斗提升机是引进国外先进技术而研制的新型提升产品;NE系列板链式斗提升机应用于各工业国家,由于节能高效,NE型板链斗提升机正在逐步替代HL型等环链式提升机。

     NE型板链斗提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数符合机械部标准(JB3926-85)。NE型板链斗提升机采用自流式装料,重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。

     链斗提升机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度控制在250℃以下。

     NE系列板链斗提升机工作原理:

     NE系列板链斗提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。链式斗式提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,链斗提升机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。



链斗提升机运作原理以及部件特点



     NE系列板链斗提升机产品特点:

      1.密封性好,环金污染少。

      2.操作、维修方便、易损件少。

      3.使用链式斗提升机成本低,由于节能和维修少,使用成本极低。

      4.运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。

      5.结构港型号,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。

      6.链式斗提升机机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。

      7.输送能力大,链式斗提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。

      8.操作方便,维修少,易损件少。链式斗提升机输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

      NE系列板链斗提升机主要结构:

      NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

     运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

     驱动装置---链式斗提升机采用多种驱动组合驱动,(依 用户实际需要而定)。驱动平台上装检修架和栏杆。分左装和右装两种。

     上部装置---链式斗提升机安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

     中间节---链式斗提升机部分中间节装有轨道(双链),以防止链条工作中摆动。

     下部装置---链式斗提升机安装有自动张紧装置。

     NE系列板链斗提升机主要工作部件特点:

      1、上部装置:链式斗提升机安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。

      2、中间节:部分中间节装有轨道(双排节)以防止链条工作中摆动,部分中间节装有检修门以便维修。

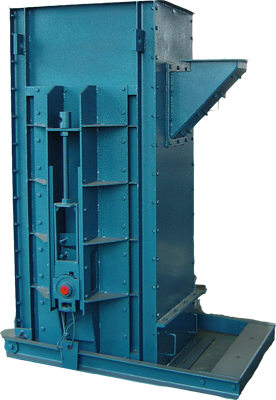

      3、下部装置:安装有张紧装置,NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。

      4、上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。

      5、板链:链板采用 45 # HRC36~42 。

      a、链式斗提升机采用的板链有较高的剪切强度、疲劳强度及耐磨性能,运转故障率低,使用寿命长;

      b 、采用较低的链速度(o.5米/秒);

      c、采用大容量的料斗和较小的斗距,驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。
